MQTT 通訊協定
系統概述
本文檔描述小碧潭捷運站與侑盈能源管理系統之間的 MQTT 通訊協定,涵蓋設備監控數據傳輸、警戒值管理及復歸控制等功能。
連線資訊
- MQTT 版本:v3.1.1
- 連接埠:1883、8883 (SSL)
- 連線網址:
emst.yo-win.com
- 連線帳密:與技術窗口聯絡取得
- 數據更新頻率:每秒
- 訂閱主題 (Topic):
- 正式機
- 規則:
/mrt/xiaobitan/{站號}/{資料類型}
- 範例:
/mrt/xiaobitan/1/raw_data
- 測試機
- 規則:
/test/mrt/xiaobitan/{站號}/{資料類型}
- 範例:
/test/mrt/xiaobitan/1/raw_data
- 站號定義:
- 該站點設備的流水號,主要用途為定義出口。
- 此設計是為了保留其他站點可配置多道門的彈性。
- 以 小碧潭捷運站 為例,其站號為 1。
- 以 台北火車捷運站 為例,站號可為 1:東、2:西、3:南、4:北門,以此類推。
Topic 命名規則
/mrt/xiaobitan/{station_id}/{data_type}
參數 | 說明 | 範例 |
---|---|---|
station_id | 站台編號 | 1, 2, 3… |
data_type | 資料類型 | raw_data, alert_setting, alert_log, switch_light |
系統架構圖

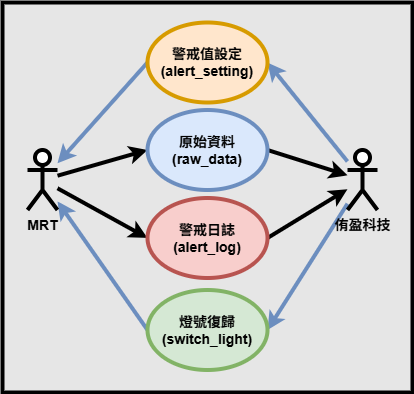

使用者案例圖
時間序列圖
%%{init: {'theme':'dark', 'themeVariables': { 'primaryColor': '#bb2528', 'primaryTextColor': '#fff', 'primaryBorderColor': '#7C0000', 'lineColor': '#F8B229', 'secondaryColor': '#006100', 'tertiaryColor': '#fff', 'background': '#1a1a1a', 'mainBkg': '#2d2d2d', 'secondBkg': '#3d3d3d', 'tertiaryBkg': '#4d4d4d'}}}%%
sequenceDiagram
participant M as MRT
participant E as EMS
participant U as User
Note over M, E: 功能 1: 數據傳輸
loop 監控
M->>E: 原始數據
Note right of E: 顯示於畫面
end
Note over M, E: 功能 2: 警戒報告
alt 超過警戒值
M->>E: 警戒報告
Note right of E: 顯示警戒
end
Note over U, M: 功能 3: 修改警戒值
U->>E: 修改警戒值
E->>M: 新警戒值
Note over U, M: 功能 4: 復歸操作
U->>E: 復歸按鈕
E->>M: 燈號變更
MQTT 資料格式定義
1. 原始監控資料 (Raw Data)
基本資訊
- Topic:
/mrt/xiaobitan/{station_id}/raw_data
- 方向: 捷運站 → 侑盈系統
- 頻率: 每秒傳送
- 用途: 即時設備狀態監控
資料結構
{ "temperature": 25.3, "x_displacement": 2, "y_displacement": 3, "z_displacement": 4, "x_frequency": 2, "y_frequency": 4, "z_frequency": 5, "avg_ele_current": 1.5, "avg_ele_volt": 220.0, "light": 0, "info": { "position": "xiaobitan_station", "device_id": "IRM-001", "timestamp": "2025-06-04 12:47:11" } }
欄位說明
欄位名稱 | 資料型別 | 單位 | 說明 | 最小值 | 最大值 | 間距 | 警戒值 | 備註 |
---|---|---|---|---|---|---|---|---|
position | String | 安裝位置 | xiaobitan_station | |||||
device_id | String | 裝置編號 | IRM-001 | |||||
temperature | Float | °C | 環境溫度 | 20 | 50 | 5 | 49 | |
x_displacement | Integer | um | X軸位移量 | 0 | 40 | 10 | 30 | |
y_displacement | Integer | um | Y軸位移量 | 0 | 40 | 10 | 30 | |
z_displacement | Integer | um | Z軸位移量 | 0 | 40 | 10 | 30 | |
x_frequency | Integer | Hz | X軸頻率 | 0 | 50 | 10 | 45 | |
y_frequency | Integer | Hz | Y軸頻率 | 0 | 50 | 10 | 45 | |
z_frequency | Integer | Hz | Z軸頻率 | 0 | 50 | 50 | 45 | |
avg_ele_current | Float | A | 平均電流 | 0 | 5 | 1 | 4 | |
avg_ele_volt | Float | V | 平均電壓 | 190 | 250 | 10 | 198 242 | |
light | Integer | 燈號啟動狀態 | 0 為異常燈號(橘) 1 為正常燈號(綠) |
2. 警戒值設定資料 (Alert Settings)
基本資訊
- Topic:
/mrt/xiaobitan/{station_id}/alert_setting
- 方向: 侑盈系統 → 捷運站;當使用者在侑盈 EMS 上進行數值變更的時候,通知捷運站 IPC
- 用途: 動態調整監控閾值
資料結構
{ "v_high": 242, "v_low": 198, "i_high": 1.9, "i_low": 0, "dxyz_displacement_high": 30, "dxyz_displacement_low": 0, "dxyz_fz_high": 45, "dxyz_fz_low": 0, "temp_high": 48.0, "temp_low": 0, "info": { "position": "xiaobitan_station", "device_id": "IRM-001", "timestamp": "2025-06-04 12:47:11" } }
警戒值對照表
監控項目 | 高警戒值 | 低警戒值 | 正常範圍 | 備註 |
---|---|---|---|---|
電壓 | 242V | 198V | 190V~250V | Y軸監控 |
電流 | 1.9A | 0A | - | 超過即警報 |
位移量 | 30mm | 0mm | 0~50mm | XYZ軸綜合 |
頻率 | 45Hz | 0Hz | 0~50Hz | XYZ軸綜合 |
溫度 | 48.0°C | 0°C | - | 環境溫度 |
告警值接收資料欄位說明
鍵(Key) | 資料說明 | 型別 | 單位 |
---|---|---|---|
v_high | 電壓過高警報 | Float | V |
v_low | 電壓過低警報 | Float | V |
i_high | 電流過高警報 | Float | A |
i_low | 電流過低警報 | Float | A |
dxyz_displacement_high | 三軸位移過高警報 | Integer | um |
dxyz_displacement_low | 三軸位移過低警報 | Integer | um |
dxyz_fz_high | 三軸頻率過高警報 | Integer | Hz |
dxyz_fz_low | 三軸頻率過低警報 | Integer | Hz |
temp_high | 溫度過高警報 | Float | °C |
temp_low | 溫度過低警報 | Float | °C |
3. 警報記錄資料 (Alert Log)
基本資訊
- Topic:
/mrt/xiaobitan/{station_id}/alert_log
- 方向: 捷運站 → 侑盈系統
- 用途: 異常事件記錄與追蹤
資料結構
{ "v_high_alert": 250, // 電壓過高警報 "temp_low_alert": 10, // 溫度過低警報 // ... (略) "info": { "position": "xiaobitan_station", // 小碧潭捷運站 "device_id": "IRM-001", // 設備代號 "timestamp": "2025-06-04 12:47:11" // 發生時間戳 } }
事件記錄範例
時間戳記 | 事件類型 | 詳細內容 |
---|---|---|
2025-10-11 03:05:06 | 系統操作 | 執行復歸程序 |
2025-10-10 03:05:06 | 觸及警戒值 | 電壓過高警報:250V |
2025-10-10 03:05:06 | 觸及警戒值 | 溫度過低警報:10°C |
4. 復歸控制訊號 (Switch Light)
基本資訊
- Topic:
/mrt/xiaobitan/{station_id}/switch_light
- 方向: 侑盈系統 → 捷運站
- 用途: 遠端復歸控制
資料結構
{ "light": 0, "info": { "position": "xiaobitan_station", "device_id": "IRM-001", "timestamp": "2025-06-04 12:47:11" } }
燈號說明
指令值 | 功能 | 說明 |
---|---|---|
0 | 橘燈 | 異常燈號 |
1 | 綠燈 | 正常燈號 |
公共資料結構
Info 物件規格
- 所有 MQTT 訊息都包含統一的
info
物件 - 符合 ISO 8601 標準的一個變體,台灣日光節約使用 +8
"info": { "position": "xiaobitan_station", // 站台識別碼 "device_id": "IRM-001", // 設備編號 "timestamp": "2025-06-04 12:47:11" // 資料時間戳記 (YYYY-MM-DD HH:mm:ss) }
注意事項
QoS 設定建議
- 原始監控資料: QoS 0 (頻繁傳輸,允許遺失)
- 警戒值設定: QoS 1 (確保送達)
- 警報記錄: QoS 1 (重要事件記錄)
- 復歸控制: QoS 2 (關鍵控制指令)
錯誤處理
- 連線中斷時自動重連
- 資料格式驗證失敗時記錄錯誤
- 超過警戒值時立即發送警報
安全考量
- 建議使用 TLS/SSL 加密傳輸
- 實作適當的認證機制
- 定期更新密碼或憑證
